La Gestion Technique de Bâtiments est généralement représentée par un modèle en trois niveaux. On distingue :
- Niveau Terrain
- Niveau Automation
- Niveau Gestion des données

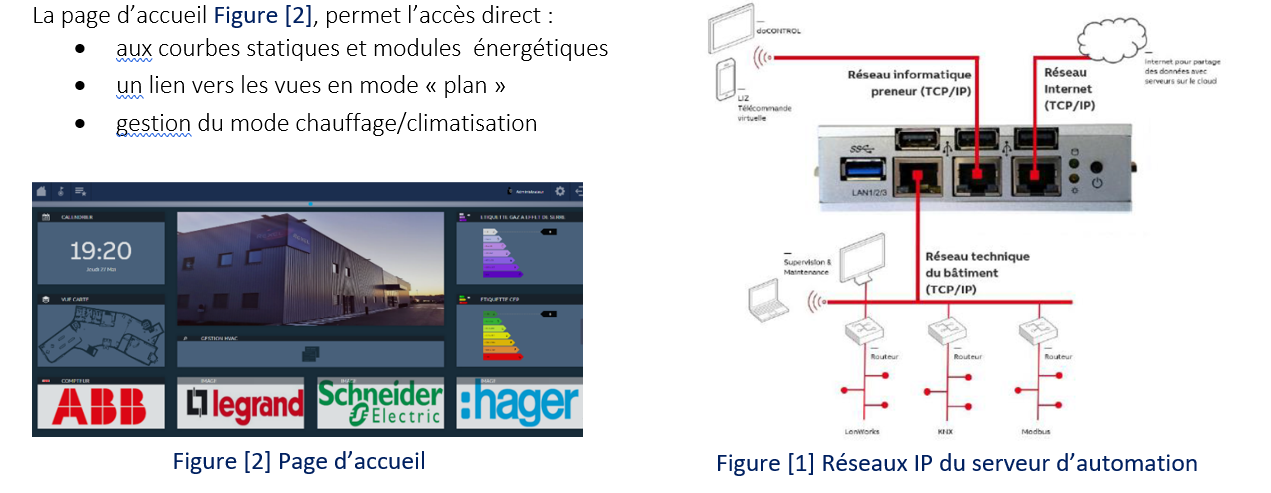

L’équipement choisi, une « DoGate », convient parfaitement, grâce à sa distribution sur IP Figure [1], à cette construction neuve.
Elle est utilisée de deux manières :
- En tant que serveur d’automation de bâtiment: acquisition de données des réseaux de terrain en utilisant différents protocoles de communication : BACnet, KNX et Modbus. A partir de ces acquisitions, il est appliqué et exécuter des fonctions d’automation.
- Pour la mise à disposition de ces données terrain de manière unifiée à l’Hypervision LINA Energie via un OPC serveur.
L’accès à l’interface GTB, « DoControl » est verrouillé par un couple d’identifiant et mot de passe, et permet l’accès aux utilisateurs à l’outil avec des niveaux de droits d’accès correspondant à leurs profils
« LEO » est un outil d’analyse énergétique - Figure [3] compatible RT2012, nativement intégrés à la solution installée. De fait, l’outil intègre les informations réglementaires à afficher, telles que :
- Étiquette énergétique de consommation en kWh/m²/an
- Étiquette Consommation et émission de CO2
- Calcul automatique des différents indicateurs pertinents à l’analyse de la consommation énergétique fonction des critères suivants : Énergie primaire, famille de consommation et emplacement géographique
